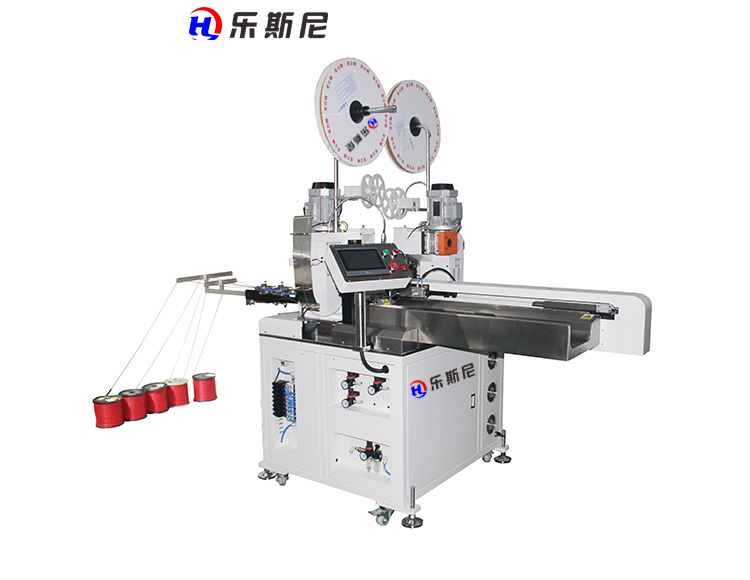

全自动双头端子压着机LSN-2803
发布时间：2021-04-08 12:09 点击量：次
产品展示
内容概况：
参数 Parameter 名称 全自动双头端子压着机 LSN-2803 功 能 Function 电线定尺寸切断、两端剥皮、两端半剥皮、两端压着、自动设定切口深 度、自动设定剥口深度 Wirecuttingdouble ends stripping
一站式端子解决方案商
参数 Parameter 名称 全自动双头端子压着机 LSN-2803 功 能 Function 电线定尺寸切断、两端剥皮、两端半剥皮、两端压着、自动设定切口深 度、自动设定剥口深度 Wirecuttingdouble ends stripping
一站式端子解决方案商
联系客服
0512-57115729
参数Parameter
| 名称 | 全自动双头端子压着机 LSN-2803 |
|
功 能 Function |
电线定尺寸切断、两端剥皮、两端半剥皮、两端压着、自动设定切口深 度、自动设定剥口深度 Wire cutting,double ends stripping,half-stripping,crimping.Automatic setting of cutting depth, automatic setting of stripping depth |
| 电 源Power supply | AC220V/110V 50/60HZ(单相/Single phase) 10A |
| 气压Air pressure | 0.5-0.6Mpa(需使用清洁干燥气体）(use clean and dry air) |
|
电线尺寸 Wire process range |
AWG28-AWG14特殊规格可根据客户要求定做 (Special specifications can be customized according to customer requirements) |
|
切断长度 Cutting length |
28～9999mm 最短切断长度，按使用的压着模具有所不同 The shortest cutting length, according to the use of crimping mold is different |
| 切断精度Cutting accuracy | 0.2mm士0.002*L（切断长度/Cutting length） |
|
剥皮长度 Stripping length |
前端：1.00～15.00/25.00mm（半剥皮长度：2.00～12.0mm) 后端：1.00～8.00mm （半剥皮长度：2.00～6.0mm) Head: 1.00～15.00/25.00mm (Half-stripping length:2.00～12.0mm) Tail: 1.00～8.00mm (Half-stripping length:2.00～6.0mm) |
| 适用模具Applicable mold |
横送端子卡模、直送端子卡模 Horizontal mold,vertical mold |
| 压 着 能力Crimping ability | 标准2吨（可订3吨）Standard 2T (3 T can be customized) |
| 控制方式Control mode | 7 英寸真彩触摸屏，智能 PLC 控制7 inch true color touch screen,intelligent PLC control |
|
生产率 Speed |
两端压着：3600条/小时（长度 150mm以内，视线材而定） Double end crimping:3600pcs/h (Cutting length≤150mm,depend on the wire) |
| 机械尺寸Dimension | 670W*840L*1500H(mm) |
| 重量Weight | 约 300kg |
|
辅助装置 Auxiliary device |
卷纸装置、端子废料切断装置（可选配放线装置、收线装置） Synchronous prefeed wire device, terminal waste paper winding device |
|
检测装置 Detector |
有无电线检测、电线打结检测、压着不良检测、总产能提示、空气压力低下 Wire exists or not,terminal exists or not,wire tie knot or not, terminal crimp exists or not, total output tip and low pressure detection |
